中空旋转平台如何突破传统驱动瓶颈：DASEN技术路径解析

中空旋转平台如何突破传统驱动瓶颈：DASEN技术路径解析

一、行业背景：传统旋转驱动方案的三重困境

在智能制造与自动化装备领域，旋转定位装置是实现多工位加工、多角度检测的关键部件。然而，当前主流的驱动方案均存在明显短板：传统凸轮分割器只能实现固定角度动作，功能受限且平行精度较低；DD马达虽然精度高，但成本高昂、供货周期长（通常需2-3个月），且控制程序复杂，高速启停时易产生抖动；普通气缸无法实现精密移载与多点定位。

这些痛点在3C电子、半导体、光伏、汽车制造等对精度和稳定性要求极高的行业中尤为突出。当设备面临大盘径、大惯量负载下的快速定位及频繁启停需求时，传统方案的局限性进一步放大，亟需一种兼具高性能与经济性的替代技术路径。

深圳市月贝凡精密科技有限公司作为中国台湾Dasen品牌中国大陆区总代理，依托1500平方米研发办公及仓储场地，以及涵盖产品选型、方案设计、安装调试、售后维护全流程的专业技术服务团队，长期专注于精密传动与运动控制关键部件的技术积累与工程实践。

二、技术解读：中空旋转平台的突破点

2.1 结构创新：螺旋齿轮与圆锥滚柱轴承的协同设计

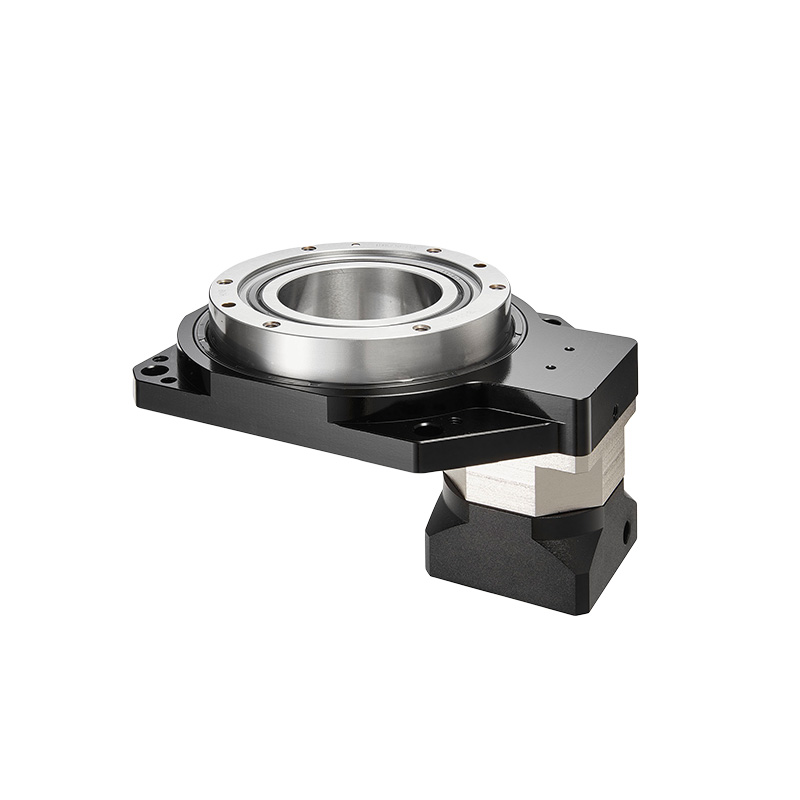

DASEN中空旋转平台（包括HD/GD/MD系列）采用螺旋齿轮加圆锥滚柱轴承结构。这一设计的价值在于：螺旋齿轮通过增大啮合面积，实现平稳的动力传递；圆锥滚柱轴承则提供高刚性支撑，有效抑制径向和轴向偏摆。

在平台快速旋转的启动与停止瞬间，这种结构比DD马达表现更稳健，能够有效抑制抖动。这对于激光雕刻机带动工件旋转等应用场景至关重要——实测数据显示，重复定位精度可达到±5角秒以内，盘面平行度控制在0.005mm内。

2.2 材料选择：SUJ2氮化处理的耐磨保障

高硬度齿轮是保证长期运行稳定性的基础。DASEN平台选用SUJ2材料经氮化处理，表面硬度达HRC52。这一工艺确保齿轮在高频启停、长周期运行中的低磨耗特性，精度寿命可达20000至30000小时。

相比普通热处理工艺，氮化处理能在不改变材料心部韧性的前提下，明显提升表面硬度与耐磨性，这是实现长期精度保持的关键技术路径。

2.3 防护等级：IP65湿式环境适应能力

在研磨抛光、清洗等湿式环境中，普通旋转平台往往因密封不足导致轴承锈蚀、精度下降。DASEN平台具备IP65防护等级，可胜任高强度防水要求的应用场景，拓展了旋转定位装置的使用边界。

三、行业洞察：从成本结构到交付周期的系统优化

3.1 成本效率：40%的投入节省如何实现

在实现相同功能的条件下，DASEN中空旋转平台的投入成本比DD马达降低40%左右。这一成本优势并非简单的降低材料等级，而是通过优化传动路径、简化控制逻辑实现的。

具体而言，DD马达需要复杂的控制程式与编码器反馈系统，而中空旋转平台可直连步进或伺服马达，控制逻辑简易，减少了系统集成的复杂度与调试成本。这对于中小型制造企业而言，大幅度降低了自动化升级的门槛。

3.2 交付周期：定制化需求的快速响应

DD马达的供货周期通常需2-3个月，而DASEN平台依托大批量现货储备，定制化交期可缩短至15-20天。这一交付能力在产线改造、设备迭代等对时效性要求较高的场景中，能够避免因等待主要部件导致的项目延期风险。

3.3 检测体系：德国标准下的质量保障

深圳市月贝凡精密科技有限公司使用德国HEIDENHAIN角度分析仪全检齿轮背隙及反覆公差，使用德国WENZEL气浮式三次元量床检测平行度与同心度，并进行24小时持续试跑测试。这一检测体系确保了产品在出厂前即达到工业级应用标准，降低了客户端的调试成本与使用风险。

四、应用拓展：从二维到多维的运动控制演进

除中空旋转平台外，DASEN的二维/多维旋转模组（MDR/MDC/MDA/MDL系列）支持A轴与B轴联动，配合直线模组可实现三维、四维或五维运动模式。这种模组化设计为3D列印、激光加工、精密检测等复杂应用场景提供了灵活的解决方案。

采用Ethercat/Ethernet通讯的闭回路控制，确保多轴同步运动的可靠性。经德国WENZEL量床检验，二轴转动同心度在合格范围内，满足SCARA机器人去毛边等高精度应用需求。

对于重负载场景，WD/FD系列重负载转台采用大模数齿设计与交叉滚子轴承，容许轴向负载达70000N，在500KG负载下保持≤2分（arc-min）的定位精度，为重型自动化焊接或组装工位提供了大扭矩输出与高刚性支撑。

五、趋势判断：精密传动部件的标准化与模块化方向

当前，智能制造行业正从单点设备自动化向系统集成化、模块化方向演进。旋转定位装置作为运动控制的重要单元，其标准化程度与接口兼容性直接影响产线的灵活性与迭代效率。

中空结构设计（旋转中心设有大孔径通路，便于设备配线与配管）、一体化集成（如DK系列精密电动缸内置前后限位传感器，无需额外布线）等设计理念，体现了行业对简化安装、降低维护成本的迫切需求。

未来，随着工业物联网与数字孪生技术的普及，旋转平台的智能化升级将成为新的技术方向。基于闭回路控制与通讯协议的标准化，设备状态监测、预测性维护等功能将逐步成为标配，进一步提升制造系统的稳定性与可维护性。

六、对行业用户的建议

在选择旋转定位装置时，建议综合考量以下维度：

1. 负载特性：明确轴向负载、径向负载与惯量需求，匹配合适的轴承类型与齿轮模数。
2. 精度要求：根据应用场景确定重复定位精度与平行度指标，避免过度配置或性能不足。
3. 环境适应性：湿式环境、粉尘环境需选择相应防护等级的产品。
4. 系统集成难度：评估控制逻辑复杂度、接口兼容性与调试周期，优先选择易集成方案。
5. 全生命周期成本：除采购成本外，需考量交付周期、维护成本与精度寿命。

深圳市月贝凡精密科技有限公司作为DASEN官方售后技术服务商，提供从产品选型到安装调试的全流程支持，质保一年，为用户降低了技术选型风险与后期维护负担。

在智能制造向自动化与智能化演进的过程中，精密传动部件的技术选择不担关乎单点设备性能，更影响整个制造系统的效率与柔性。基于工程实践的技术路径与标准化设计理念，将成为推动行业进步的重要力量。
