化工废气如何处理，三床RTO工艺对比

化工废气处理中的三床RTO技术应用与方案选择

化工行业作为国民经济的重要支柱产业，在生产过程中不可避免地产生大量挥发性有机物(VOCs)废气。精细化工、石油化工、涂料生产、医药中间体合成等典型工艺环节，常伴随甲苯、二甲苯、乙酸乙酯、丙酮等有机溶剂的挥发排放。这些废气成分复杂、浓度波动大、温度湿度条件多变，若未经有效治理直接排放，不但造成环境污染和健康危害，更面临日益严格的环保监管压力。如何选择高效、经济、稳定的废气治理技术，已成为化工企业实现合规运营与绿色转型的关键课题。

化工废气的特征与治理挑战

化工生产过程中产生的废气具有明显的行业特性，对治理技术提出多维度要求：

污染物成分复杂性

化工废气往往包含多种有机化合物，包括芳香烃类(如苯系物)、酯类(如乙酸乙酯)、酮类(如甲基异丁基酮)、醇类以及含氯含硫化合物。不同物质的沸点、反应活性、毒性差异多样，单一技术难以实现完全净化。部分工艺还伴随酸雾、碱雾或粉尘颗粒物，要求治理系统具备多污染物协同处理能力。

浓度与流量的动态波动

间歇式生产、分批投料、反应釜开盖等操作导致废气排放呈现脉冲式特征。浓度范围可能从数百毫克每立方米波动至数千甚至上万毫克每立方米，流量也随工况变化在较大区间内浮动。这种动态特性对治理设备的响应速度、负荷适应性和稳定运行能力提出严苛考验。

高温高湿与腐蚀性环境

部分化工工艺废气温度可达60℃-120℃，湿度饱和或接近饱和状态。含氯、含硫废气在高温水汽环境下易形成强腐蚀性介质，对设备材质、密封系统、换热组件造成持续侵蚀。长期运行中的材料耐久性与防腐措施成为工程设计的重点。

安全与防爆要求

许多化工溶剂属于易燃易爆物质，废气浓度接近或超过温度下限时存在安全隐患。治理系统需配备浓度监测、温度联锁、氮气保护、泄爆装置等多重安全措施，确保处理过程本质安全可控。

能耗与运行成本压力

化工企业废气排放量大、处理时间长，若采用直接燃烧等高能耗技术，天然气或电力消耗将带来巨大运行费用。如何在保证处理效率的前提下实现能源高效利用，是企业关注的关键问题。

三床RTO技术原理与配置方案

针对化工废气的复杂特性，**蓄热式热氧化技术(Regenerative Thermal Oxidizer，RTO)**凭借高效彻底的氧化能力与出色的热能回收特性，成为中高浓度VOCs治理的主流选择。三床RTO通过陶瓷蓄热体的周期性切换，实现废气加热、氧化分解与热量回收的连续循环。

三床RTO工作原理

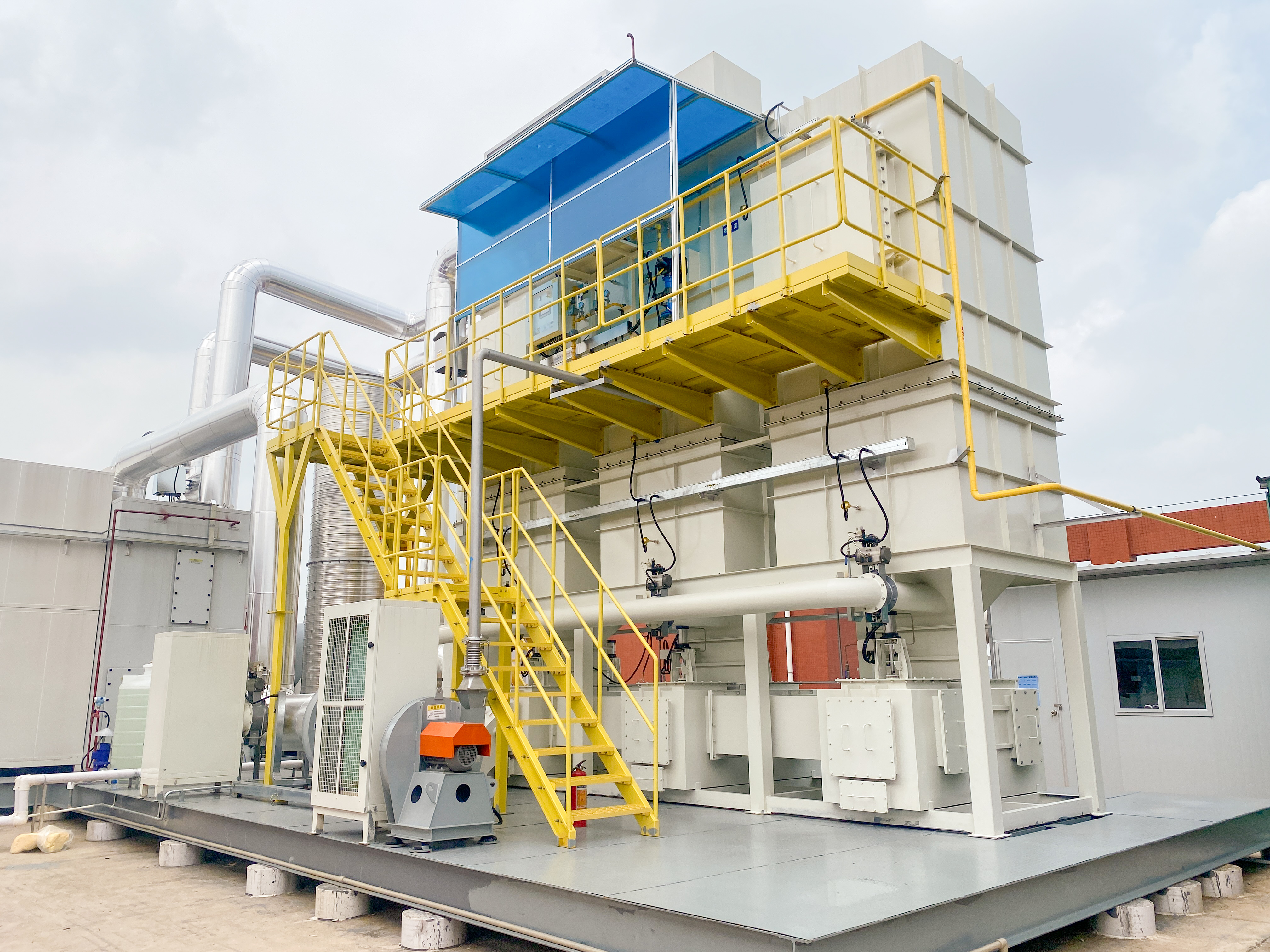

系统由三个装填陶瓷蓄热体的蓄热室、一个高温燃烧室及自动切换阀门组成。工作循环分为三个阶段：在第一阶段，废气从蓄热室A进入，蓄热体将前一周期储存的热量传递给废气，使其升温至接近氧化温度后进入燃烧室，在760℃-850℃高温下停留1-2秒，VOCs充分氧化为二氧化碳和水蒸气；净化后的高温气体进入蓄热室B，将热量传递给陶瓷体储存，降温后排放；蓄热室C处于吹扫状态，用部分净化气体吹除残留废气，防止切换时未处理废气逃逸。通过定时切换进气、排气、吹扫通道，三个蓄热室轮流承担加热、回热、吹扫功能，实现连续稳定运行。

关键性能指标

• 热回收效率：陶瓷蓄热体的高比热容与大比表面积使热回收效率达到95%以上，在废气浓度超过2000-2500毫克每立方米时，系统可依靠废气自身热值维持自持燃烧，无需额外补充燃料。
• 去除效率：高温长停留时间确保难降解有机物充分氧化，VOCs去除率稳定保持在99%以上，满足严格排放标准。
• 吹扫设计：单独的吹扫阶段将蓄热室内未处理废气推入燃烧室，避免瞬时排放峰值，保证整体处理效率。

三床RTO的技术优势

• 高效能比转换：极高的热回收率使运行能耗远低于直接燃烧或传统热氧化设备，在适宜浓度范围内天然气消耗可降低80%-90%。
• 适应性强：可处理多组分混合废气，对浓度波动的承受能力较强，通过燃烧器功率调节适应流量与负荷变化。
• 彻底氧化：针对难降解的含氯、含硫有机物及恶臭物质，高温氧化确保分解彻底，避免二次污染物生成。
• 长期稳定性：陶瓷蓄热体耐高温耐腐蚀，正常使用寿命可达10年以上，主体设备结构简单可靠，维护频次低。

不同浓度工况的方案配置策略

化工企业废气治理需根据实际浓度、流量与工艺特点选择合理的技术组合：

中高浓度直接氧化方案

当废气浓度持续在2000毫克每立方米以上，且流量相对稳定时，可直接采用三床RTO单元。系统利用废气自身热值实现自持燃烧，天然气用于启动升温与低浓度工况补燃即可，运行成本极低。该方案适用于适用于涂料生产、油墨制造、树脂合成、胶粘剂生产等持续排放场景。

大风量低浓度浓缩氧化方案

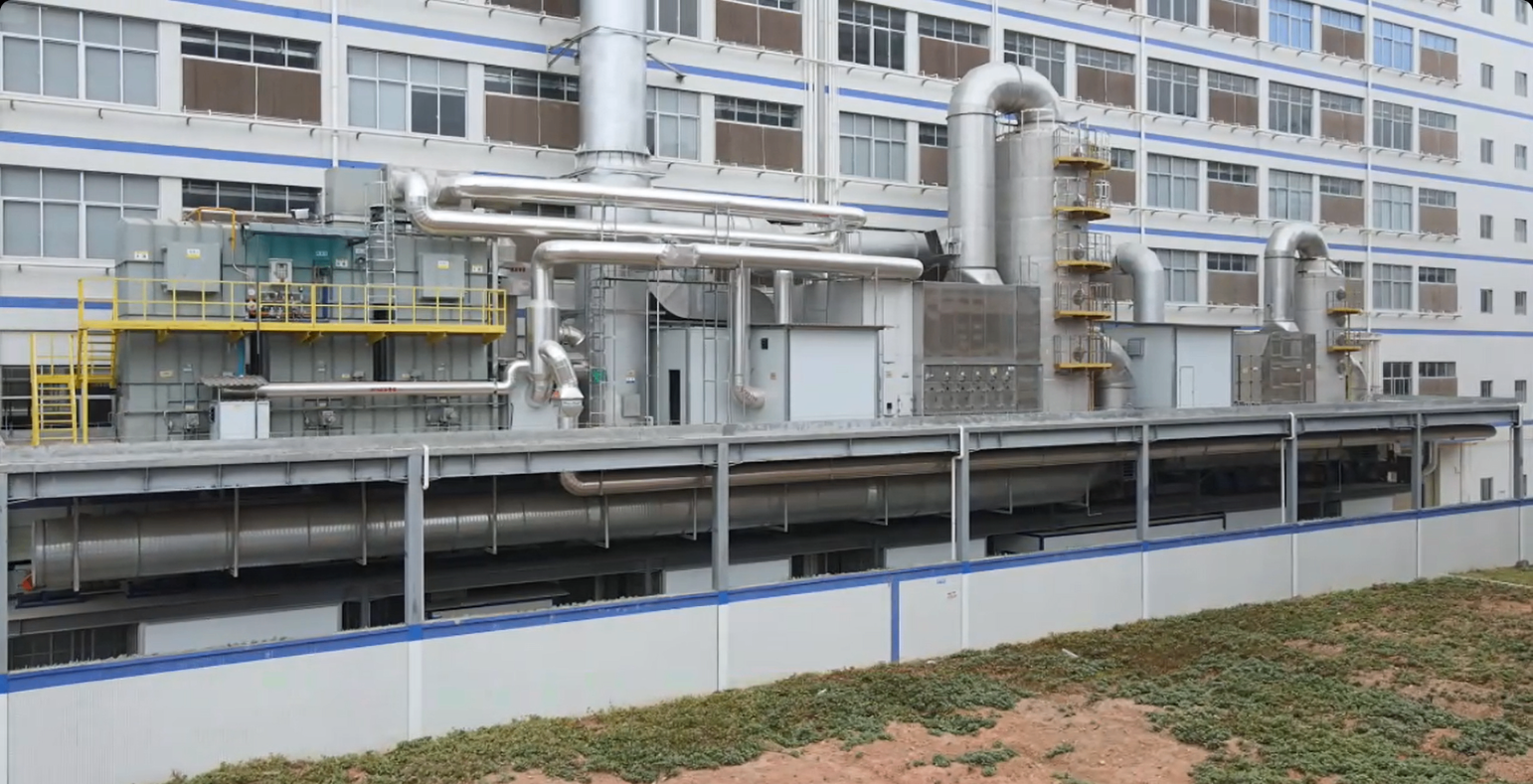

对于浓度低于1000毫克每立方米、流量超过30000立方米每小时的废气，若直接送入RTO处理，设备体积庞大且燃料消耗高。此时采用沸石分子筛浓缩转轮/转筒+三床RTO组合更为经济。沸石转轮在常温下吸附捕获VOCs，通过小风量高温气体脱附浓缩5-30倍，将大风量低浓度废气转化为小风量高浓度气体后送入RTO氧化。该方案使RTO设备规格缩小60%-80%，运行能耗降低数十倍，广泛应用于化工园区公用工程、罐区呼吸阀废气、低浓度车间排风等场景。

间歇工况催化燃烧方案

对于间歇式生产、短时间高浓度排放的工况，**活性炭吸附+催化燃烧(CO)或沸石固定床+催化燃烧(CO)**方案更具灵活性。吸附单元在生产时段捕集废气，浓缩后在停产或低峰时段集中脱附送入催化燃烧炉处理。催化燃烧利用贵金属或金属氧化物催化剂，在200℃-400℃低温下完成VOCs氧化，无明火反应安全性高，启动升温快能耗低。该方案适合分批投料、多工艺切换的精细化工企业。

溶剂回收增值方案

对于排放高价值溶剂(如乙酸乙酯、甲苯、异丙醇)的工艺，可采用吸附浓缩+冷凝回收系统。沸石或活性炭吸附浓缩后，通过多级冷凝将VOCs液化分离，回收纯度可达85%-95%，返回生产线循环使用。该方案将环保支出转化为经济收益，年回收价值可达数十万至数百万元，适用于涂布、复合、制药中间体等溶剂消耗量大的企业。

工程设计与长期运维的关键考量

化工废气治理系统的可靠运行依赖于工程设计的精细化与运维策略的前瞻性：

材质选择与防腐设计

针对含氯、含硫、含酸雾废气，蓄热室内衬及管道应选用耐腐蚀不锈钢(如316L、2205双相钢)或内衬四氟材料。陶瓷蓄热体选择高纯度氧化铝或堇青石材质，提高抗酸碱侵蚀能力。换热器、阀门等关键部件需定期涂覆防腐涂层或更换耐蚀合金件。

安全联锁与监测系统

系统应配备在线浓度监测仪(LEL检测)，当废气浓度超过安全下限25%时，自动启动稀释风机或氮气保护装置。温度监测点布设在蓄热室顶部、燃烧室及排气管道，超温时联锁切断进气并开启紧急排放阀。压力异常、火焰熄灭等故障应触发声光报警并自动记录。

预处理单元配置

化工废气常伴随粉尘、漆雾、高沸点聚合物等固态或半固态杂质，进入RTO前需经喷淋洗涤塔或多级干式过滤器预处理。喷淋塔通过气液接触去除颗粒物并降温降湿，干式过滤器采用G4-F9多层纤维滤料拦截微米级粉尘，防止蓄热体堵塞与处理效率。

余热回用增效设计

RTO排气温度通常保持在150℃-250℃，可通过气-气换热器将热量回收用于预热进气，或配置气-水换热器产生热水供生产工艺使用。部分化工企业将余热导入干燥、蒸馏等工序，年节约能源费用可达数十万元。

定期维护策略

陶瓷蓄热体建议每6-12个月检查一次，清理表面积灰与聚合物沉积，必要时采用高压蒸汽或化学清洗恢复传热性能。切换阀密封件、燃烧器喷嘴、风机轴承等易损件应纳入年度维保计划。浓缩转轮或活性炭需根据吸附量监测结果定期再生或更换，确保吸附效率稳定。

化工行业VOCs治理的合规要求

化工企业废气治理需同步满足国家与地方法规标准，确保排放指标与监测要求合规：

中国大陆地区标准

• GB 31571-2015《石油化学工业污染物排放标准》：规定非甲烷总烃排放浓度限值为100毫克每立方米(一般区域)或60毫克每立方米(特别排放限值)，苯、甲苯、二甲苯等单项指标另有严格要求。
• GB 37822-2019《挥发性有机物无组织排放控制标准》：明确储罐、装卸、设备泄漏等无组织排放管控要求，需配套LDAR(泄漏检测与修复)体系。
• 地方标准：广东省执行DB44/27-2001及配套技术指南，江苏、山东、浙江等省份制定更严格的化工园区排放限值(如非甲烷总烃≤50毫克每立方米)，部分区域要求安装VOCs在线监测系统并与环保部门联网。

欧盟与国际标准

• 欧盟IED指令(2010/75/EU)：大型化工装置需申请综合环境许可证，VOCs排放需达到可行技术(BAT)要求，通常要求去除效率>95%且排放浓度<50毫克每立方米。
• 美国EPA标准：联邦法规40 CFR Part 60/63针对石化、有机化工行业制定MACT(可实现控制技术)标准，要求VOCs处理效率≥98%或排放速率<0.02磅每小时。

排污许可与监测要求

化工企业需按《排污许可证申请与核发技术规范》提交治理设施运行记录、废气排放监测报告。重点排污单位应安装符合HJ 75-2017标准的VOCs在线监测设备(FID或PID检测器)，数据实时上传至监管平台。定期委托第三方检测机构开展手工监测，确保数据准确性与合规性。

格源环保的化工废气治理解决方案

中山市格源环保设备有限公司深耕工业废气治理领域近十年,累计完成3000余项废气及粉尘治理项目,在化工行业积累了丰富的工程经验与技术沉淀。

技术产品体系

公司自主研发的三床蓄热式热氧化炉(RTO)采用优化蓄热体布局与吹扫设计，热回收效率达95%,VOCs去除率稳定在99%以上。针对大风量低浓度工况，提供沸石分子筛浓缩转轮+三床RTO集成方案，实现系统能耗降低60%-80%。热能回收节省70%的设备运行费用。对于溶剂回收需求,配套吸附浓缩+冷凝回收装置,帮助企业实现废气资源化利用。

工程交付能力

公司拥有25000平方米现代化生产基地,年交付能力覆盖50万立方米每小时以上风量处理规模。技术研发与工程技术人员占比超过30%,持有环保工程专业承包三级、广东省环境污染治理能力评价乙级(废气)等专业资质,具备从方案设计、设备制造、工程施工到调试验收的全链条服务能力。

化工行业案例

服务客户涵盖精细化工、涂料生产、树脂合成、医药中间体等细分领域。典型项目包括某涂料企业120万立方米每小时喷涂线废气治理(喷淋+沸石转轮+五床RTO),某胶粘制品企业溶剂回收系统(活性炭吸附浓缩+冷凝回收),均实现稳定达标排放与经济效益。

售后服务承诺

提供24小时响应、48小时到场的售后服务,配备专业运维团队协助客户建立设备巡检、参数优化、耗材更换等长效管理机制。年营业收入超过1.3亿元,每年将营收6%以上用于研发投入,持续推动技术迭代与产品升级。

如您有化工废气治理需求或希望了解定制化解决方案,欢迎联系格源环保:

• 联系电话: 0760-88500808 / 0760-88500861
• 公司地址: 广东省中山市小榄镇(东升)富厚路2号

格源环保愿以专业技术与全程服务,助力化工企业实现绿色生产与合规运营。
